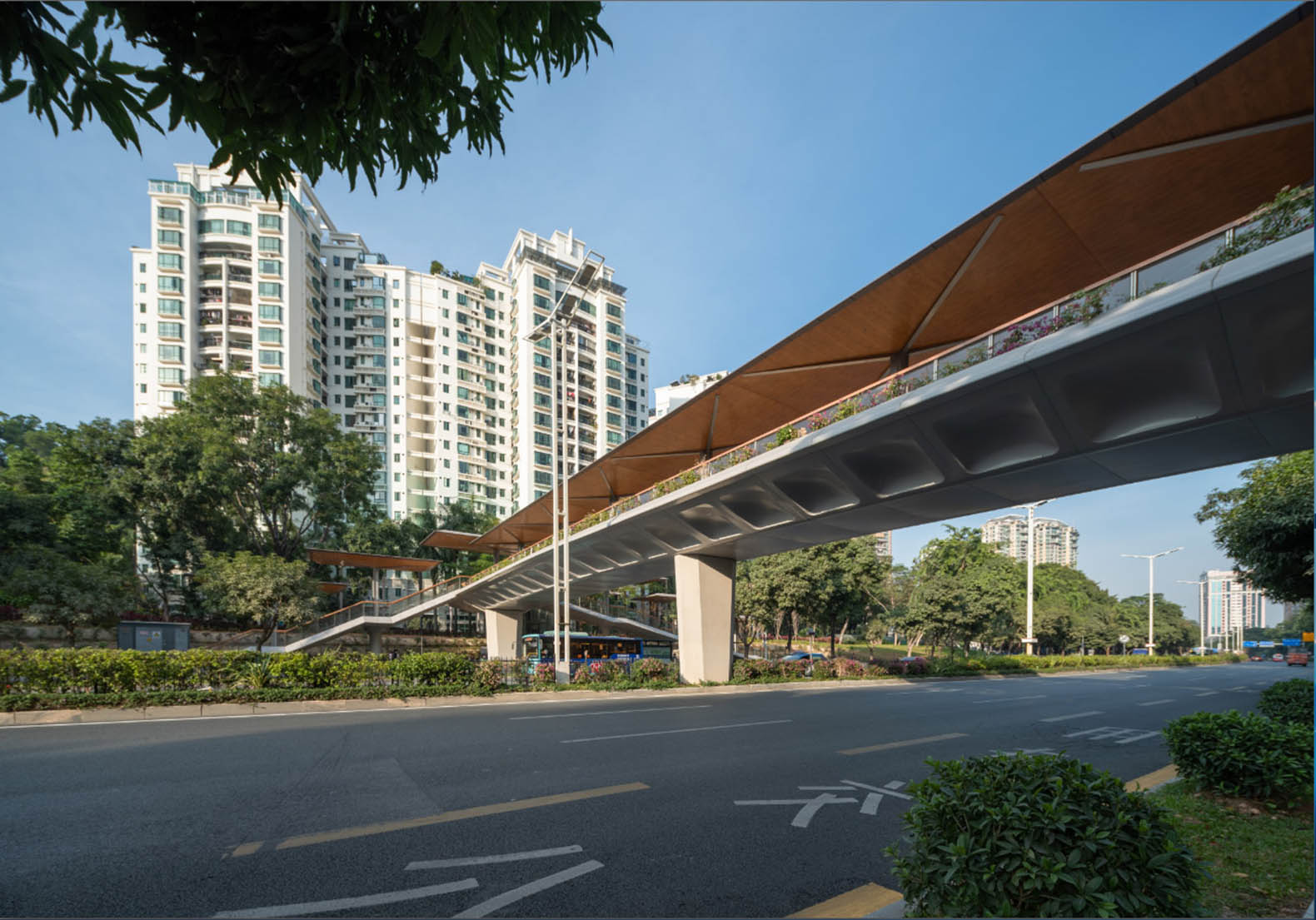

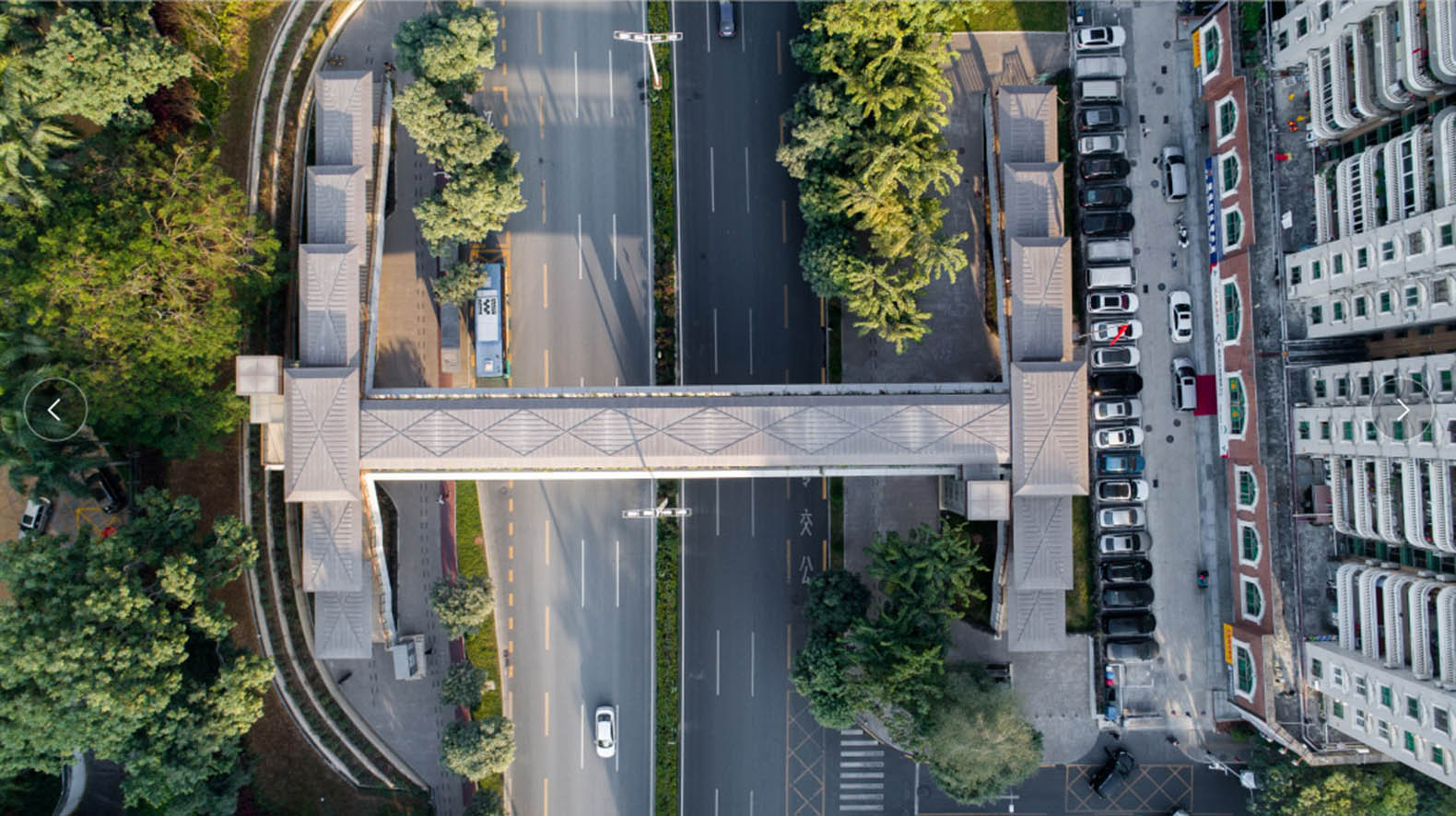

深圳水围天桥于深圳福田区主干道福强路上，桥梁跨度70.5m。这个连接着皇岗公园、众多学校与居民区的项目，充满了想象和创意，赋予了天桥品质感和仪式感。

独柱伞状结构，视线通透

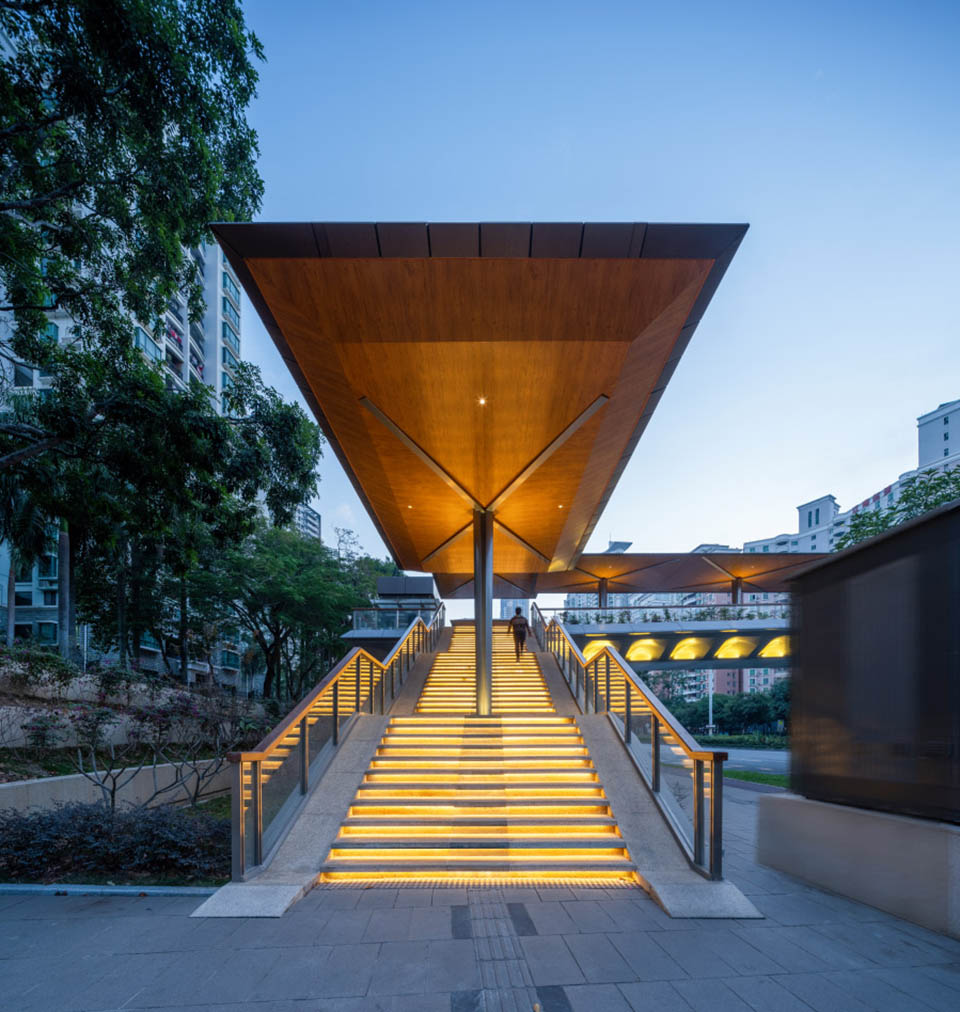

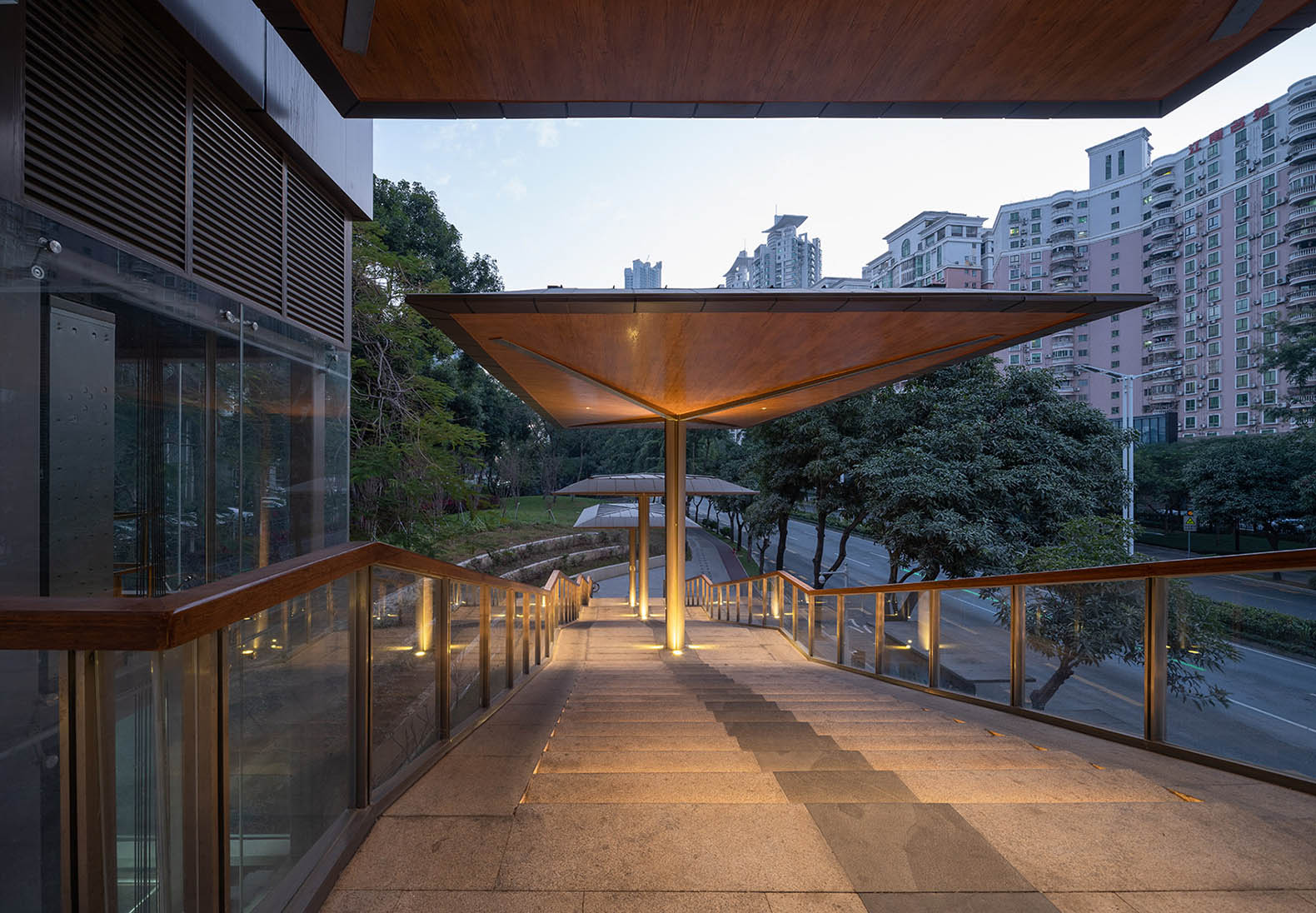

深圳水围天桥设计改变了普通天桥两边立柱的支撑结构，采用了独柱伞状钢结构完成对桥梁屋面的支撑，使行人步行在天桥上时，能够毫无阻拦的欣赏天桥两边的景观，视线不会受到桥上柱子的影响，将深圳一年四季的美景尽收眼底。这一设计依据人们在通过天桥时的心理，大部分人倾向于看向天桥两边，欣赏城市的街景，因此这样的设计能够使人们在度过天桥时具有更多美好的体验。

预制体建造，绿色施工

建设天桥的初衷是为了方便人们通行，减少交通堵塞，然而许多天桥的建设带来的是漫长的施工时间，和施工过程中大量的尘土，造成一定程度交通拥堵和空气污染，使人们避而远之。

Atdesignoffice在设计中采用预制装配的建造方式有效解决了这一问题。主桥雨棚的设计采用大型钢结构预制构件。预制在工厂浇制而非在最后的施工现场。对于建筑工人来说，工厂中相对稳定的工作环境比复杂的工地作业安全系数更高；建筑构件的质量和工艺通过机械化生产，能得到更好地控制；机械化生产对人工的需求更少，随着人工成本的不断升高，规模化生产的预制件成本优势会愈加明显。极大缩短了施工时间，实现绿色施工。

巧用雨水，节能环保

天桥的雨棚设置沿雨棚檐口滴入桥面花槽。主桥桥面利用铺装层设置双向1%的横坡，结合纵向坡度可以将桥面水收集至天桥端部，通过桥面排水管引入花槽。花槽利用纵坡收集花槽水至端部，花槽端部设置横向排水管，接入箱梁内部的纵向排水管。纵向排水管在天桥两端设置立管，沿主桥墩下行至地面绿化带排水。

细节把控，品质突出

随着夜幕的降临，天桥的灯光也悄然升起，更凸显出天桥的品质与内涵。主桥梁上的灯光采用条状灯带，配合伞状结构的柱体，在地面上形成X形的光影，在夜幕中影影绰绰，趣味横生。在主桥梁底部，表面上采用内凹型的设计，添加均匀的洗墙灯照射，在夜色中呈现别致的光影效果，当司机驱车经过桥底，细腻的设计也会驱散一些日常的枯燥和单调吧。

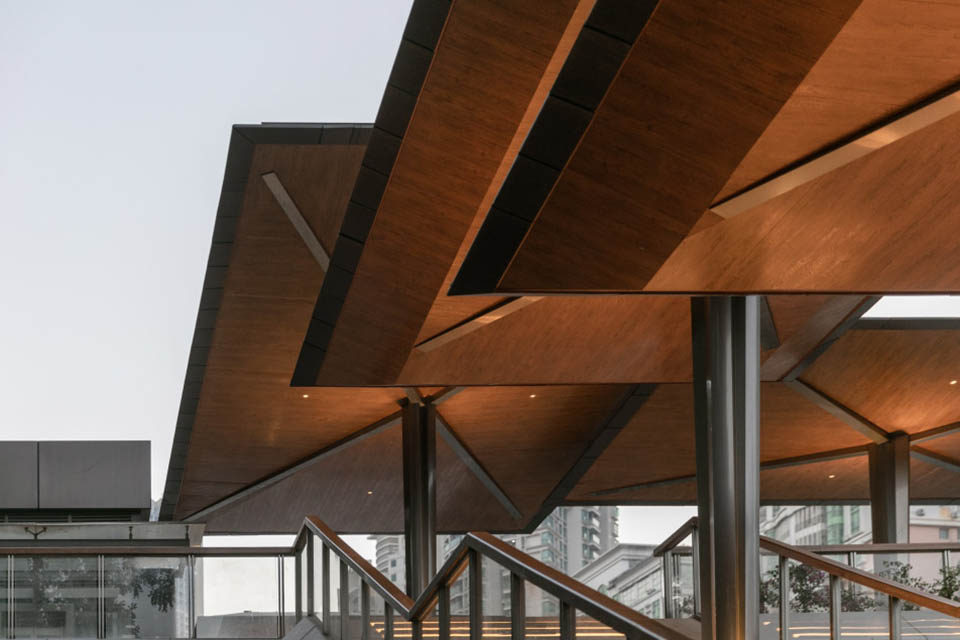

木色顶棚，与自然融合

天桥主桥扶手外侧设置了绿化带，植物选用三角梅，花期可从可从11月起至第二年6月，而在天桥附近道路上，选用三角梅，福建茶，希美丽三种不同花期与颜色的底层植物，搭配鸡蛋花树，小叶紫薇中层植物，高层植物则选用了香樟。植物的搭配错落有致，四季不同。天桥色调以木色为主，顶棚底面采用的仿木纹钢板，满足了其遮阳、避雨功能的同时，浅黄色的木色调给人以温暖的视觉感，与周围的绿化景观融为一体，浑然天成。

屋面材料，严选细致

屋面采用钛锌板立边咬合系统 (Standing Seam Roof System)，立边咬合的核心构成是点支撑金属屋面系统，基于直立锁边咬合设计的特殊屋面板型，这种设计主要针对大跨度自支承式屋面/墙面系统。屋面板块的连接方式是板块与板块的肋边咬合形成密合的连接，在屋面上看不见任何穿孔，因为支承的方式是隐藏在面板之下的。钛锌板立边双咬合系统，第一次通过机械咬合，第二次咬合则由人工咬合完成，特制固定座可解决因热胀冷缩所产生的板块应力，避免结构物的破坏。

无障碍设计，畅通无阻

深圳水围天桥的设计考虑到老年人、残疾人、儿童、携带行李者，携自行车者的使用，在天桥两侧配备了两台垂直电梯，行人可通过电梯上下天桥，满足了弱势群体及行动障碍人士的过节需求，提高天桥的舒适性与便利性。随着天桥美化工程的推展，迎接着十四五规划推进基础设施建设、推动绿色发展，促进人与自然和谐共生的展望。

项目名称：深圳水围天桥

项目地址：深圳市福田区福强路

项目设计&完成年份：2017-2020

建筑面积：70.5m(桥梁跨度)

业主单位：福田区政府

设计机构：ATDESIGNOFFICE英国安托士建筑设计

主创建筑师: 范铁（Tie Fan）

设计团队完整名单：李晓雪 Slavo Siska 吴晓丽 张晓莹

合作方：深圳市综合交通设计研究院

品牌：Zintek 意锌，Fujitec富士达，NVC雷士照明，戊戍装饰

摄影版权：Elton
